Come scelgo il motoe passo-passo a coppia elevata adatto alla mia applicazione?

La scelta del motore passo-passo a coppia elevata ottimale è una decisione ingegneristica fondamentale che incide direttamente sulle prestazioni, sull'affidabilità e sul rapporto costo-efficacia di un'applicazione. A differenza dei componenti standard disponibili in commercio, questi motori non rappresentano una soluzione valida per tutti. Il processo richiede un esame meticoloso delle caratteristiche del motore e una profonda comprensione delle esigenze dell’applicazione.

Comprendere i principi fondamentali di motori passo-passo a coppia elevata

Prima di approfondire i criteri di selezione, è essenziale comprendere cosa distingue un motore passo-passo a coppia elevata. Fondamentalmente un motore passo-passo converte gli impulsi elettronici in movimenti meccanici precisi dell'albero. La designazione "coppia elevata" si riferisce a motori progettati per fornire una forza di rotazione significativamente più elevata a basse velocità rispetto alle loro controparti standard. Ciò li rende indispensabili nelle applicazioni in cui è richiesta un'elevata forza di tenuta o la capacità di spostare carichi pesanti con precisione. La coppia erogata è principalmente una funzione delle dimensioni fisiche del motore, del design magnetico interno e della corrente fornita dal suo driver. Questa relazione tra progettazione fisica e input elettrico è la pietra angolare nella scelta del motore giusto. Un fornitore che offre la personalizzazione comprende che raggiungere il giusto equilibrio è fondamentale, poiché ogni modello può essere personalizzato per le esigenze specifiche del cliente, garantendo che ogni componente sia progettato tenendo presente le specifiche esatte.

Un quadro passo dopo passo per la selezione

Il processo di selezione può essere suddiviso in una valutazione sistematica dei requisiti dell’applicazione rispetto alle capacità del motore.

1. Definisci i requisiti meccanici della tua applicazione

Il primo e più cruciale passo è quantificare le richieste meccaniche del tuo sistema. Ciò comporta il calcolo del carico, della velocità e della precisione necessarie.

Requisiti di coppia: Questo è il fattore più critico. È necessario determinare entrambi i coppia di mantenimento , che è la coppia che il motore può esercitare quando è fermo ed energizzato, e il coppia dinamica necessario per accelerare e spostare il carico. La coppia dinamica deve essere sufficiente a vincere l’inerzia del carico e gli eventuali attriti presenti nel sistema. Sottostimare la coppia è una causa comune di guasto del motore, con conseguenti passaggi mancati, stallo e generazione eccessiva di calore. È sempre prudente incorporare un margine di sicurezza, in genere del 20-30%, superiore al requisito di coppia massima calcolata. Ciò garantisce un funzionamento affidabile in condizioni variabili e prolunga la vita operativa del motore.

Requisiti di velocità: L'intervallo di velocità operativa della tua applicazione è fondamentale perché la coppia erogata da un motore è inversamente proporzionale alla sua velocità. All'aumentare della velocità di rotazione, la coppia disponibile diminuisce, una relazione rappresentata graficamente da a curva coppia-velocità . Un'applicazione che richiede una coppia elevata ad alte velocità avrà bisogno di un motore più grande e potente o di una tecnologia completamente diversa. È necessario identificare la velocità massima alla quale deve funzionare l'applicazione e verificare che il motore possa fornire la coppia necessaria a quella velocità dalla sua curva coppia-velocità.

Risoluzione e precisione: La risoluzione posizionale richiesta influenzerà la scelta dell'angolo di passo. I motori standard hanno un angolo di passo di 1,8 gradi (200 passi per giro), mentre i modelli ad alta risoluzione offrono 0,9 gradi (400 passi per giro). Per applicazioni che richiedono un movimento molto fluido e un posizionamento più preciso, microstepping i driver possono essere utilizzati per dividere elettronicamente questi passaggi di base, ma è importante notare che il microstepping può ridurre leggermente la coppia disponibile. La precisione richiesta determinerà il livello di controllo necessario e il tipo di tecnologia del driver.

2. Determinare i vincoli fisici e ambientali

Il motore deve adattarsi fisicamente al progetto e sopravvivere al suo ambiente operativo.

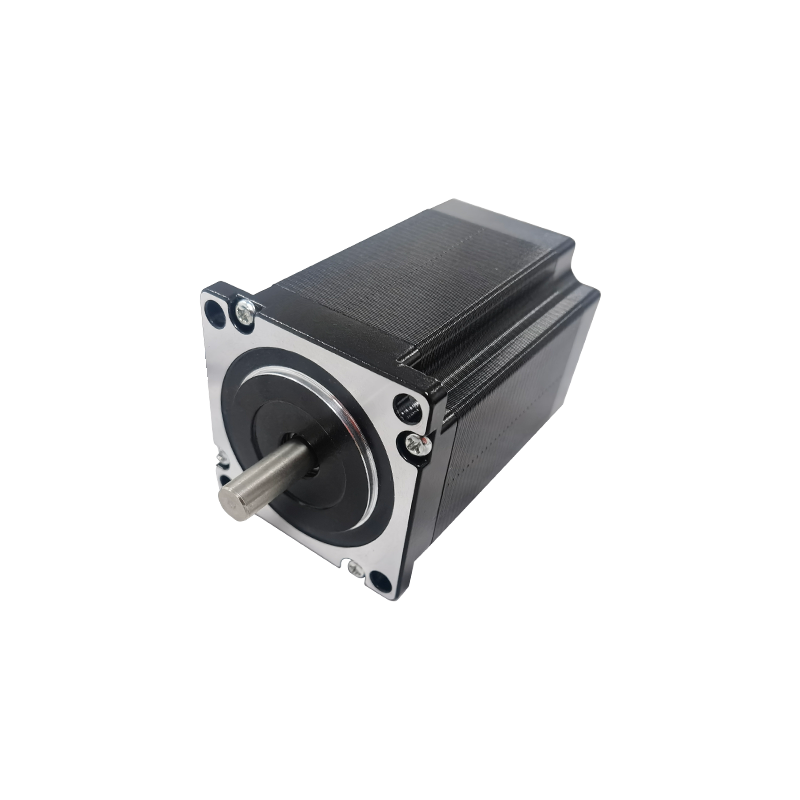

Dimensioni e montaggio (dimensioni del telaio NEMA): Le dimensioni fisiche del motore sono spesso standardizzate da Dimensioni del telaio NEMA (come NEMA 17, NEMA 23 o NEMA 34). Un telaio di dimensioni maggiori generalmente consente una coppia in uscita più elevata. È necessario selezionare una dimensione del telaio che si adatti al proprio progetto meccanico e fornisca l'interfaccia di montaggio necessaria. Inoltre, il peso del motore può rappresentare un problema nelle applicazioni portatili o con movimento verticale.

Condizioni ambientali: L’ambiente operativo influenza profondamente la selezione e la longevità del motore. Considerare fattori quali la temperatura ambiente, la presenza di contaminanti, l'umidità e le vibrazioni. I motori standard sono adatti per ambienti benigni, ma le applicazioni in strutture mediche or strutture di laboratorio potrebbe richiedere componenti compatibili con le camere bianche. Gli ambienti difficili, come quelli che si trovano nelle macchine automobilistiche o negli ambienti industriali all'aperto, necessitano di motori con specifiche Classi di protezione di ingresso (IP). per proteggere dalla polvere e dall'umidità. Temperature ambiente elevate possono richiedere un motore con un isolamento di classe di temperatura più elevata o un raffreddamento forzato per prevenire la smagnetizzazione dei magneti interni.

3. Selezionare i componenti elettrici appropriati

Un motore passo-passo non funziona in modo isolato; fa parte di un sistema. La scelta del driver e dell'alimentatore è fondamentale per ottenere le prestazioni desiderate.

Selezione del conducente: Il driver è il controller elettronico che traduce i segnali di impulso provenienti da un indicizzatore o da un controller di movimento nella corrente inviata agli avvolgimenti del motore. La corrente nominale del driver deve corrispondere o superare la corrente di fase del motore. Scegliere un driver che supporti microstepping può migliorare significativamente la fluidità del movimento e ridurre il rumore udibile. Inoltre, i driver moderni spesso incorporano algoritmi avanzati per ridurre al minimo la risonanza e ottimizzare la coppia erogata in tutta la gamma di velocità. La sinergia tra motore e conducente è così fondamentale che una stretta collaborazione con il vostro fornitore può portare a una soluzione totale che combina innovazione e prestazioni pratiche.

Requisiti di alimentazione: L'alimentatore deve fornire una tensione e una corrente in grado di pilotare il motore al livello di prestazioni richiesto. Una regola generale è che una tensione di alimentazione più elevata consente al motore di raggiungere velocità più elevate senza una drastica perdita di coppia. L’alimentatore deve essere dimensionato per fornire la corrente necessaria agli avvolgimenti del motore, soprattutto in condizioni di carico di punta. Un alimentatore sottodimensionato porterà a problemi di prestazioni e potenziali guasti.

4. Considerare l'ottimizzazione delle prestazioni e la garanzia della qualità

Oltre alle specifiche di base, diversi fattori contribuiscono al successo a lungo termine di un’integrazione.

L’importanza del controllo qualità: L'affidabilità di un sistema di movimento dipende dalla consistenza e dalla durata dei suoi componenti. Un robusto Sistema di controllo di qualità non è negoziabile per garantire una qualità buona e stabile. Ciò significa che ogni motore dovrebbe funzionare in modo identico alle sue specifiche, lotto dopo lotto. Le incoerenze nella produzione possono portare a guasti sul campo, tempi di inattività e aumento dei costi. Quando si valutano i fornitori, il loro impegno per la garanzia della qualità dovrebbe essere una considerazione primaria.

Il valore di un fornitore completo: L'approvvigionamento di componenti da più fornitori può introdurre problemi di compatibilità e complessità logistica. Esiste un vantaggio significativo nel lavorare con un fornitore che offre una serie completa di prodotti, consentendo un’esperienza di approvvigionamento “one-stop”. Ciò è particolarmente vero quando un progetto prevede capacità di produzione complementari, come gli involucri personalizzati via pressofusione o specializzato cablaggi . Avere un unico punto di contatto per un assemblaggio meccatronico completo semplifica la catena di fornitura e garantisce una migliore integrazione tra le parti.

Riepilogo dei parametri di selezione dei tasti

La tabella seguente consolida i principali fattori da considerare durante il processo di selezione.
