Motore/controller BLDC integrato: cablaggio salvaspazio e semplificato

Il motore CC senza spazzole con controller integrato (spesso indicato come "motore intelligente" o "unità di azionamento del motore") presenta il motore, l'elaborazione del sensore Hall e lo stadio di potenza (FET/driver) tutti alloggiati all'interno dell'involucro del motore o direttamente collegati al coperchio posteriore.

Questo design elimina la necessità di ingombranti cavi schermati tra il motore e un driver esterno separato. Semplifica la progettazione della macchina, riduce il numero complessivo dei componenti e migliora significativamente l'affidabilità del sistema riducendo al minimo le interferenze elettromagnetiche (EMI) e semplificando la complessità del cablaggio. Il motore accetta direttamente comandi di alto livello (ad esempio CANbus, RS485 o semplici segnali analogici/PWM).

Introduzione

Parametri dettagliati e dati sulle prestazioni

RETEK: controllo del movimento plug-and-play per la robotica

Suzhou Retek Electric Technology Co., Ltd. si concentra sullo sviluppo del firmware e degli algoritmi di controllo per queste unità integrate, consentendo un controllo preciso di coppia, velocità e posizione. Questo è il futuro dei sistemi di controllo distribuito nella robotica e negli AGV, consentendo un assemblaggio rapido e modulare e riducendo la complessità di installazione per i nostri clienti.

Applicazioni

Punti salienti della tecnologia avanzata

Applicazioni di controllo distribuito per motori BLDC integrati

AGV/Robotica Mobile Ruote motrici: Motori per robot mobili autonomi dove lo spazio è limitato e il cablaggio deve essere semplice. La sfida: robustezza, controllo semplice di alto livello.
Attuatori lineari industriali: Azionamenti in cui il motore/controller deve essere integrato nell'asta dell'attuatore stessa.
Automazione del magazzino (trasportatori): Motori per zone di trasporto decentralizzate, semplificando l'installazione e la manutenzione.
Ventilatori/pompe medicali: Azionamenti compatti e affidabili per il supporto vitale o apparecchiature diagnostiche.

Specifiche tecniche

Uso industriale e commerciale

Parametri tecnici (BLDC integrato)

Parametro	Intervallo/valore tipico	Unità
Interfaccia di controllo	CANbus, RS485, PWM, analogico	Protocollo
Tensione in ingresso	12-48	VCC (tipico)
Funzionalità integrate	Limitazione di corrente, protezione termica	Sicurezza
Diametro del motore	42-80	mm
Ciclo di feedback	Hall interna o encoder (opzionale)	Digitare

Informazioni aggiuntive

Dettagli e note supplementari

Servizi di produzione e personalizzazione

La produzione comprende un test completo di "burn-in" in cui il motore e l'azionamento vengono fatti funzionare insieme sotto carico per verificare la stabilità termica e l'affidabilità dell'elettronica.

Sviluppo firmware personalizzato: Scrittura di algoritmi di controllo specifici per applicazioni client (ad esempio, rampe di accelerazione personalizzate, profili di corrente).
Integrazione protocollo bus di campo: Configurazione del controllore per comunicare tramite specifici protocolli Ethernet industriali (ad esempio, EtherCAT Slave).
Progettazione di connettori personalizzati: Fornitura di specifici connettori industriali M12 o sigillati proprietari per alimentazione e I/O di comunicazione.
Riduttore planetario integrato: Offre l'unità motore/controllore integrata preassemblata con un riduttore epicicloidale per una coppia elevata.

Servizio e supporto

Vantaggi tecnici e caratteristiche principali del progetto

Cablaggio semplificato: Elimina i cavi motore separati, risparmiando sui costi e riducendo i tempi di installazione.
EMI ridotta: La commutazione ad alta frequenza avviene direttamente adiacente al motore, riducendo al minimo il rumore elettromagnetico irradiato.
Impronta compatta: Massimizza la densità dei componenti, liberando spazio prezioso nell'armadio.
Controllo intelligente: Consente l'elaborazione locale di anelli di controllo, diagnostica e comunicazione bus di campo di alto livello.
Protezione avanzata: Il driver interno è accoppiato termicamente all'alloggiamento del motore, consentendo un declassamento e una protezione termica precisi.

Domee frequenti

Richieste comuni relative ai motori BLDC integrati

D: Se il controller si guasta, devo sostituire l'intero motore?
R: A seconda del design, alcune unità consentono la sostituzione della scheda controller, ma nelle versioni altamente miniaturizzate sono spesso sigillate come un'unica unità, il che significa che a volte è necessaria una sostituzione completa, il che è un compromesso per la compattezza.

D: Queste unità sono suscettibili ai danni da calore?
R: Le unità integrate devono gestire attentamente il calore. Spesso utilizzano l'alloggiamento metallico del motore come dissipatore di calore, quindi è necessario monitorare le temperature di esercizio, soprattutto se il motore viene spesso utilizzato alla coppia di picco.

D: Quale tipo di segnale di ingresso è più comune?
R: CANbus (Controller Area Network) o RS485 sono altamente preferiti, poiché consentono di collegare in rete più motori su un'unica linea di comunicazione per il movimento sincronizzato e il controllo distribuito.

Risorse

Guida avanzata alla selezione dei materiali

Alloggiamento/dissipatore di calore: cappuccio terminale in alluminio resistente e progettato su misura con alette di calore per un trasferimento efficiente del calore dai FET integrati.

PCB: materiale PCB resistente alle alte temperature con tracce di rame spesse per gestire le correnti di alimentazione all'interno dello spazio ristretto.

Guarnizioni: guarnizioni e composto di riempimento utilizzati per proteggere l'elettronica da polvere e umidità (spesso raggiungendo il grado di protezione IP54 o IP65).

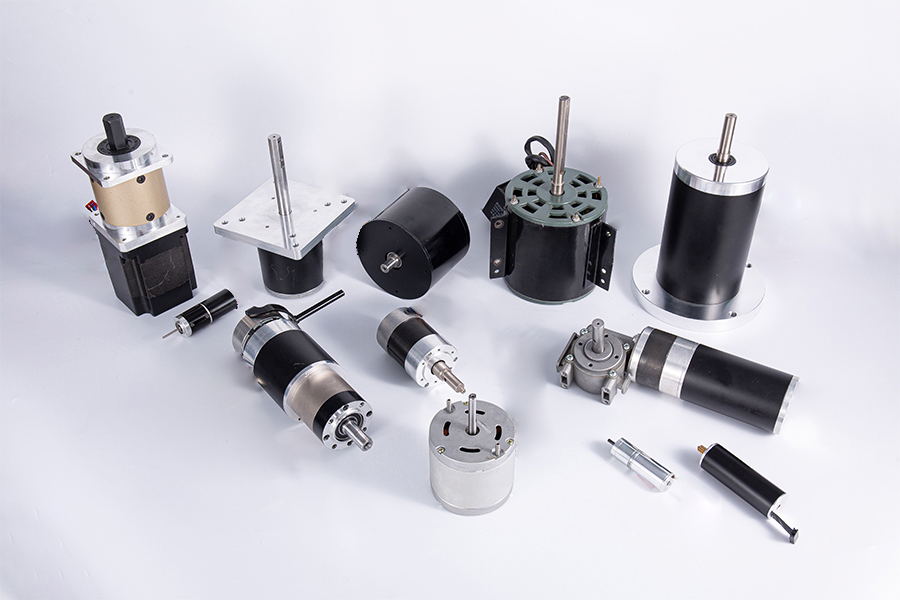

About Suzhou Retek Electric Technology Co., Ltd.

A differenza di altri fornitori di motori, il sistema di ingegneria Retek impedisce la vendita dei nostri motori e componenti tramite catalogo poiché ogni modello è personalizzato per i nostri clienti. I clienti hanno la certezza che ogni componente che ricevono da Retek è progettato tenendo presente le loro esatte specifiche. Le nostre soluzioni complete sono una combinazione della nostra innovazione e di una stretta collaborazione con i nostri clienti e fornitori.

As China Motore DC senza spazzole con controller integrato Manufacturers and Wholesale Motore DC senza spazzole con controller integrato OEM/ODM Suppliers, Retek business consists of three platforms: Motors, Die-Casting and CNC manufacturing and wire harness. Retek products are widely supplied for residential fans, vents, boats, airplanes, medical facilities, laboratory facilities, trucks and other automotive machines.

Benvenuto per inviarci una richiesta di offerta, si ritiene che qui otterrai i migliori prodotti e servizi convenienti!
